1.1隔膜泵(产线）检测台根据相关行业测试标准与客户测试要求订制与设计，检测台通用于交流、直流隔膜泵产品切换使用。直流采用接线柱按线方式，交流采用万能插座，三种电压（115V、220V/230V）整机自动切换（以4工位为一组进行自动切换)。对所测试的交流/直流隔膜水泵产品进行出厂前综合使用工况进行试验，并通过测试数据进行系统自动判断。合格--OK。不合格---NG。并由系统对各测试工位进行声光报警。

2.检测台采用10+2测试工位模式，其实2工位为整机综合性能检测，另外10工位为整机寿命试验。控制系统采用自主研发控制软件，对12工位进行独立检测与数据采集，并以曲线方式进行数据记录。

3.整机综合性能检测模式：交直流电压、电流、功率、压力、扬程、阀体开度角度调节、流量检测、温度等。

 整机寿命试验模式：交直流电压、电流、功率、压力、温度。

4.检测台通过PLC控制，17寸工控触摸屏显示相关测试参数与数据，对出厂前的隔膜水泵产品进行，产品的工作电流、出水扬程、出水流量、发热温度等多项参数进行测试，并通过控制系统进行自动对各项参数进行实时监测与上下限判断。通过控制系统进行各工位测试数据实时显示与判断，采用触摸显显示，各工位产品不合格---NG、合格----OK方式判断与相关测试报告报告等。

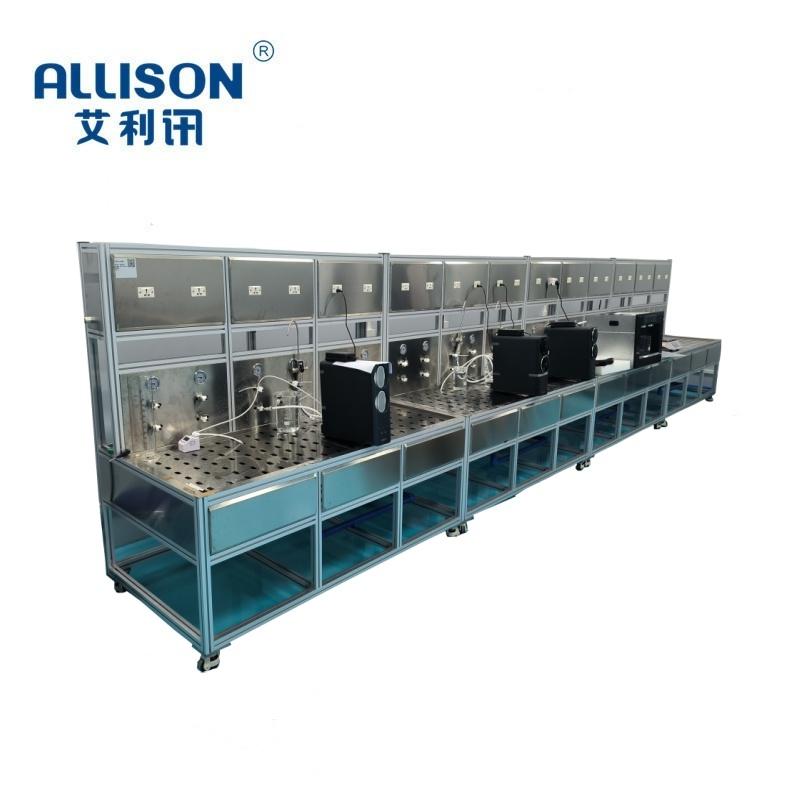

1.3设备主体采用40X80不诱钢方管型材，304#不诱钢水箱焊接而成。采用直线排布方式，测试工位由4组测试支架拼接式组成。每组为4工位，共12工位全独立运行与检测。通过拼接式测试机架组合，能有效解决了现场运输与现场安装问题。

1.4测试平台各工位配有直流电源1500W进行独立直流供电与变频电源供电（备注：变频电源为客户自行提供）交流测试为外置双电压选择供电（220V市电、变频电），用户可根据测试电压进行切换使用。各工位配套运行指示灯、防水插头、指针示压力表、阀门、启动按键开关、独立急停按钮、相关工作运行指示灯等。各测试工位面板配有相应直流供电接线柱、交流电插座、报警指示灯、标况等。各工位全独立检测、控制、指示灯指示等，工位之间相互不受影响。

1.5日本PLC控制，配套17寸触摸独立显示屏。程式控制，通过程式控制，对2工位进行输出阀门控制对电流、出水扬程、出水流量、温度、等相关数据进行实时的显示与记录。10工位为独立通断老化试验，对电流、出水压力（扬程）、温度进行实时检测与数据采集）

1.6一键启动测试。系统自动判断产品合格与不合格，并通过合格与不合格与指示灯显示控。（合格---绿灯、不合格----红灯并声光报警）相关测试数据可通过USB进行数据导出并打印。试验机采用人体工学设计，设备操作采用自主研发系统，具有操作简单，无须专人操作。
